Компактный пневматический поворотный позиционер для сборки

Компактный пневматический поворотный позиционер для сборки

Получить цену

Количество минимального заказа:

Свяжитесь

Описание продукта

Атрибуты продукта

Упаковка и доставка

Описание продукта

Атрибуты продукта

Модель: TA-FYQ30-R&FY30ZM-D30

марка: ФаньЮ

Упаковка и доставка

The file is encrypted. Please fill in the following information to continue accessing it

Описание продукта

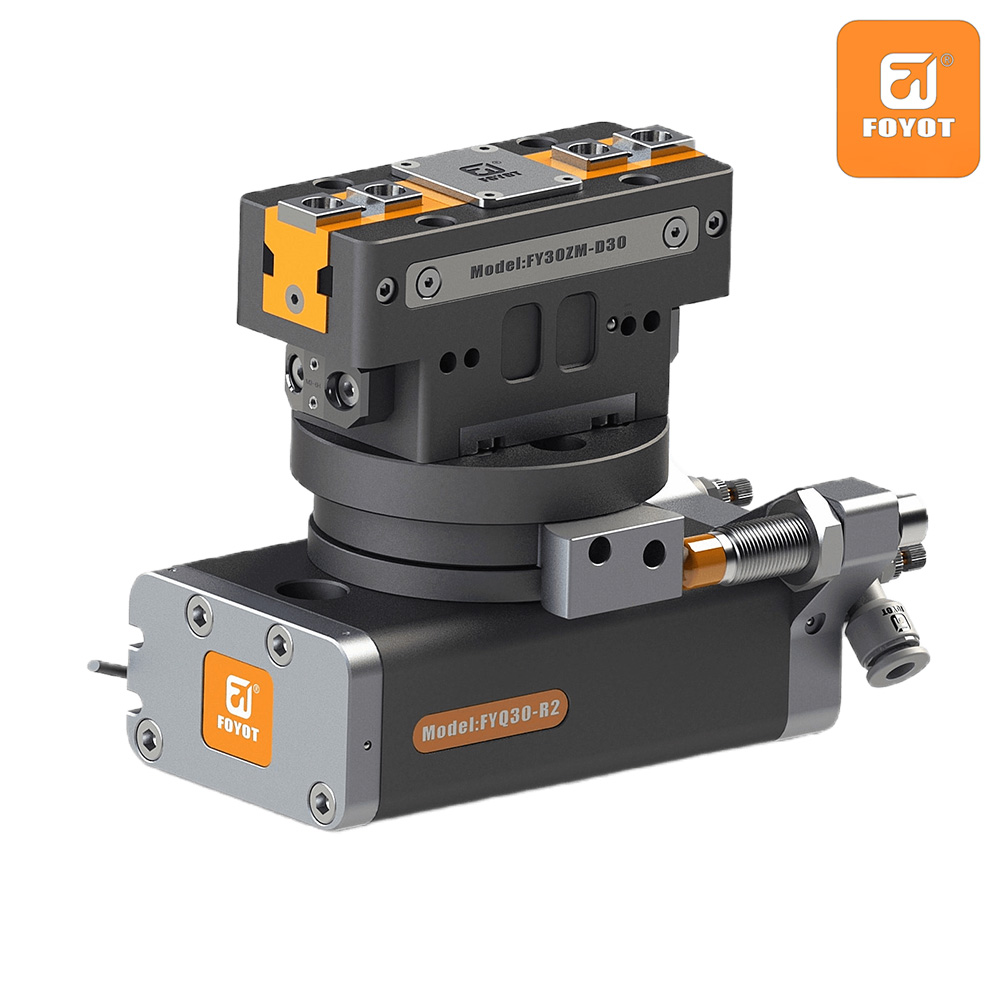

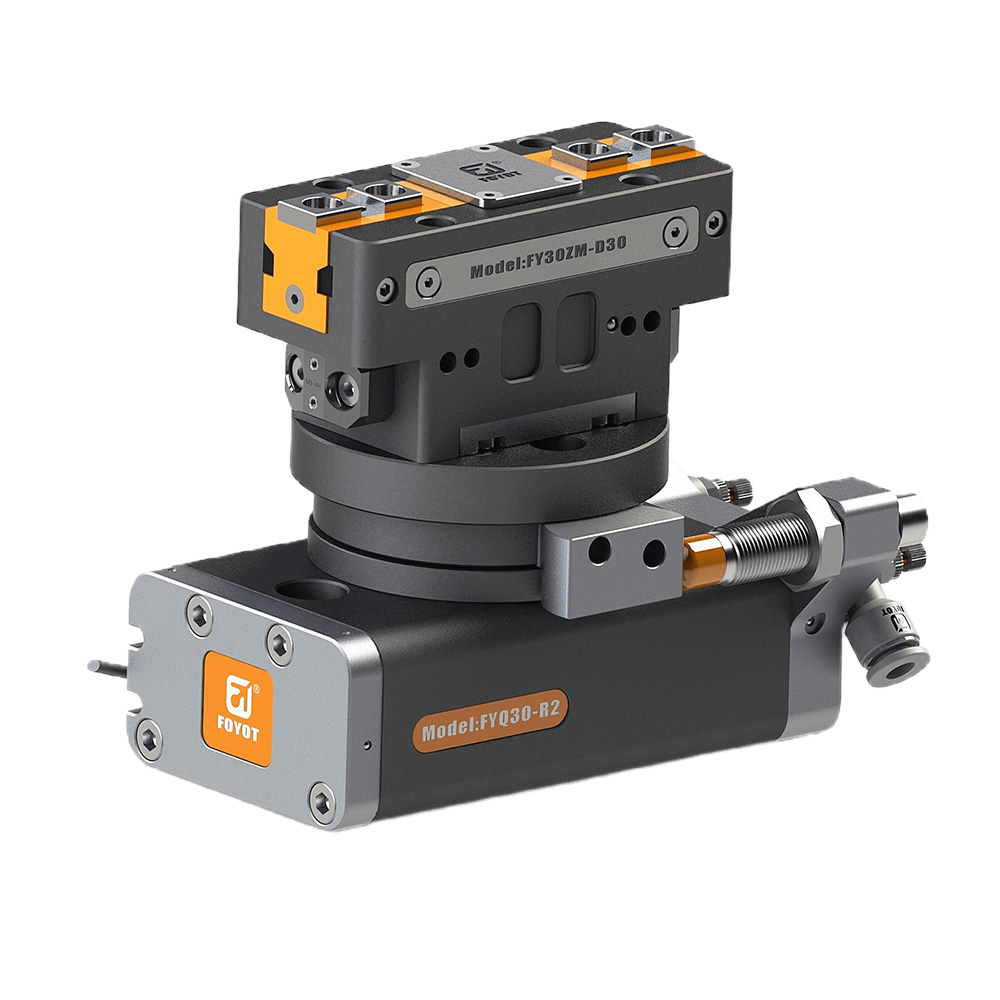

Название продукта: Компактный пневматический поворотный позиционер

Ключевые слова: легкий поворотный позиционер для сборки, прецизионный привод для мелкой обработки, компактный позиционер для автоматизации.

Введение продукта:

Представляем компактный пневматический поворотный позиционер — сложное, но компактное решение, предназначенное для удовлетворения разнообразных потребностей в сборке, мелкосерийной обработке и автоматизации. Благодаря коду размера 30 это устройство сочетает в себе мощные функциональные возможности при небольших размерах.

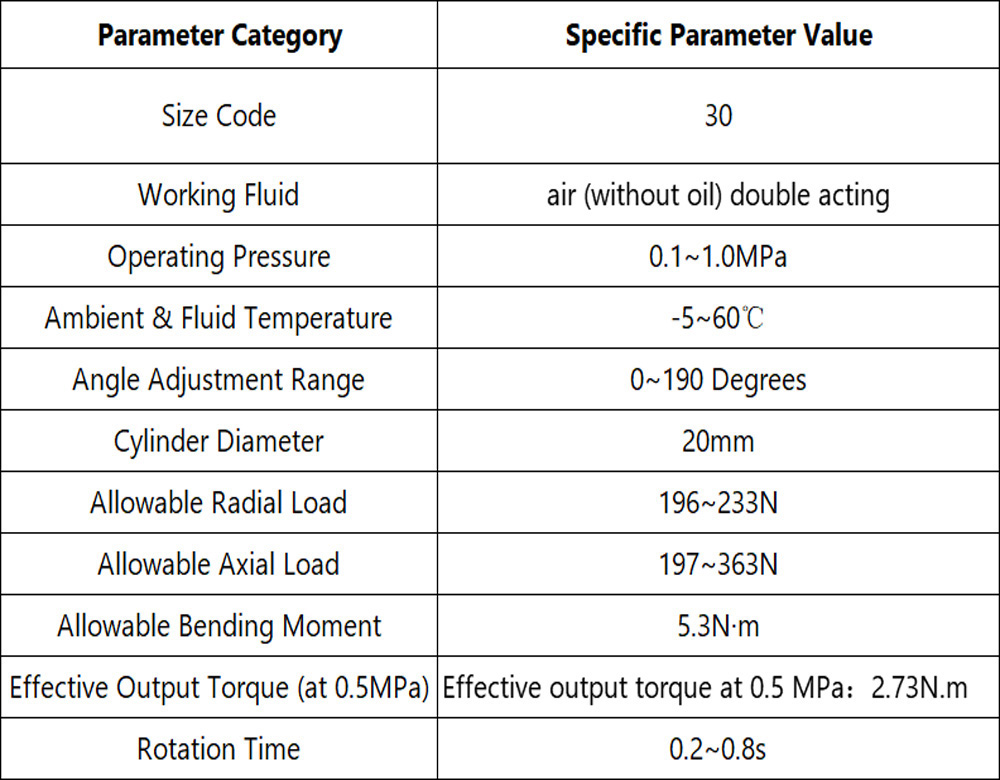

Работая на безмасляном воздухе двойного действия в диапазоне рабочего давления 0,1–1,0 МПа, он обеспечивает стабильную и надежную работу. Способен работать при температуре окружающей среды и жидкости от - 5℃ до 60℃, он хорошо адаптируется к различным условиям работы. Диапазон регулировки угла от 0 до 190 градусов обеспечивает гибкость, необходимую для точного позиционирования.

Имея диаметр цилиндра 20 мм, он выдерживает допустимую радиальную нагрузку от 196 Н до 233 Н, допустимую осевую нагрузку от 197 Н до 363 Н и допустимый изгибающий момент 5,3 Н·м. При давлении 0,5 МПа эффективный выходной крутящий момент 2,73 Н·м достаточен для легких операций, таких как вращение небольших деталей в процессах механической обработки.

При сборке этот легкий поворотный позиционер обеспечивает точное выравнивание и позиционирование мелких деталей, оптимизируя процесс сборки и повышая эффективность. Для мелкомасштабных задач обработки точное срабатывание обеспечивает точное удержание и вращение заготовок, облегчая деликатные операции резки, сверления и фрезерования для поддержания высококачественных результатов.

В системах автоматизации его компактная конструкция позволяет легко интегрировать его в компактные роботизированные установки или автоматизированное оборудование. Время вращения, которое колеблется в пределах 0,2 – 0,8 с, обеспечивает своевременную работу, способствуя плавному протеканию автоматизированных процессов.

В целом, компактный пневматический поворотный позиционер является бесценным активом для отраслей, стремящихся оптимизировать свою деятельность с упором на точность, эффективность и использование пространства в легких и небольших масштабах.
